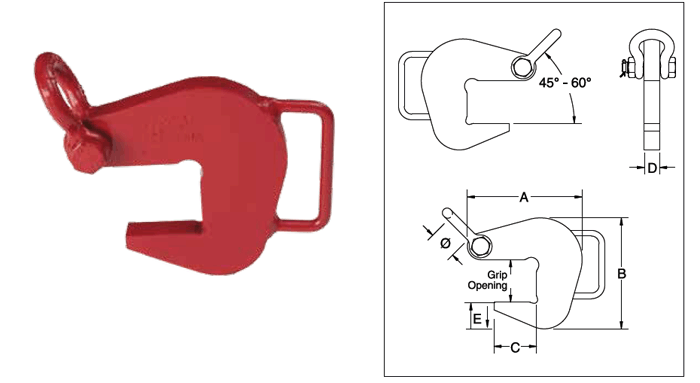

鋼板鉗CCPH
產品特點：
l 主體為合金鋼板結構。
l 抓鉤側面焊有便于提拉移動的扶手。
l 連接部位裝有CROSBY原裝螺栓銷卸扣。
l成對使用，水平傾角范圍45°-60°（或內角60°-90°）
|
型號 |
CCPH貨號 |
成對工作載荷 |
鉗口 |
自重 |
尺寸 |
卸扣尺寸 |
鋁質鑄造嵌入件 |
|
A |
B |
C |
D |
E |
Ø |
|
PH-2 |
2734500 |
2 |
2.06 |
5.94 |
5.81 |
5.06 |
2.06 |
1.00 |
1.25 |
1.69 |
5/8 |
2734800
2734809 |
|
PH-4 |
2734509 |
4 |
2.81 |
10.03 |
7.56 |
7.31 |
2.81 |
1.00 |
1.75 |
1.69 |
5/8 |
2734818 |
|
PH-6 |
2734518 |
6 |
4.06 |
17.74 |
10.18 |
10.06 |
4.06 |
1.00 |
2.25 |
2.00 |
3/4 |
2734827 |
|
PH-10 |
2734527 |
10 |
6.06 |
38.67 |
14.81 |
15.06 |
6.06 |
1.00 |
3.50 |
2.69 |
1.0 |
2734836 |
|
型號 |
CCPH貨號 |
成對工作載荷 |
鉗口 |
自重 |
尺寸 |
卸扣尺寸 |
鋁質鑄造嵌入件 |
|
A |
B |
C |
D |
E |
Ø |
|
PH-2 |
2734500 |
2 |
52.3 |
2.70 |
148 |
129 |
52.3 |
25.4 |
31.8 |
42.9 |
5/8 |
2734800
2734809 |
|
PH-4 |
2734509 |
4 |
71.4 |
4.56 |
192 |
186 |
71.4 |
25.4 |
44.5 |
42.9 |
5/8 |
2734818 |
|
PH-6 |
2734518 |
6 |
103 |
8.05 |
259 |
256 |
103 |
25.4 |
57.2 |
50.8 |
3/4 |
2734827 |
|
PH-10 |
2734527 |
10 |
153.9 |
17.5 |
376 |
383 |
154 |
25.4 |
88.9 |
68.3 |
1.0 |
2734836 |
請見CCPHI表格以確定鋼板鉗的內直徑范圍；
設計系數基于EN13155和ASME B30.20規定而制定；

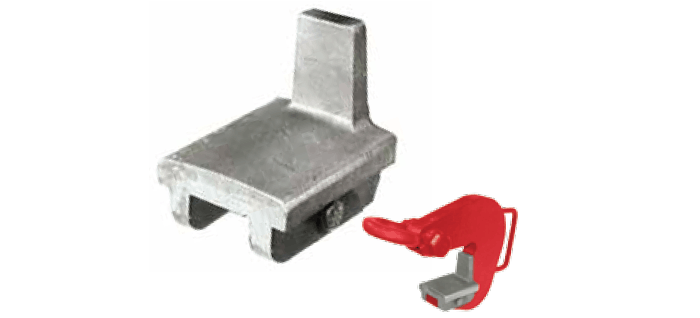

CCPHI鋼板鉗嵌入件
嵌入件為鋁質鑄造材質，可互換。配合CCPH抓鉤使用可以使接觸磨損降到最小。
|
代號 |
CCPHI貨號 |
鋼管內直徑 |
抓鉤工作載荷 |
|
CCPHI |
2734800 |
3-12 |
2 |
|
2734809 |
12-18 |
2 |
|
2734818 |
18-30 |
4 |
|
2734827 |
30-42 |
6 |
|
2734836 |
42-72 |
10 |
產品詳情： 請致電 0313-8083338,email:info@skiplifting.com
|
