大家好！下面與大家分享一下環眼螺栓吊點的幾種形式及特點，希望本期內容對您的工作有一點點幫助。

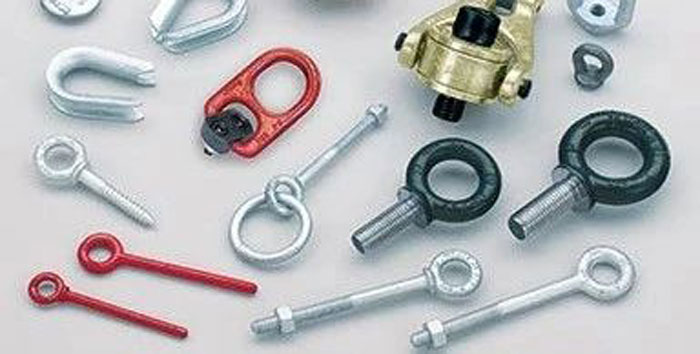

環眼螺栓吊點的類型（按照標準BS4278規定的形式）
✔ 窄肩式環眼螺栓吊點
✔ 寬肩式環眼螺栓吊點
✔ 帶連接環的環眼螺栓吊點

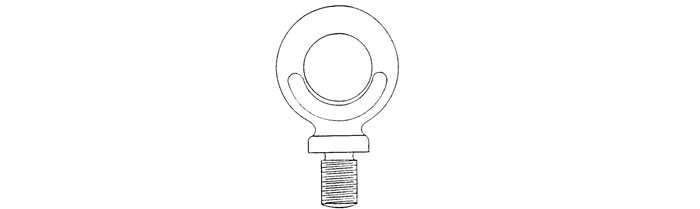

▶ 窄肩式環眼螺栓吊點在設計上是一種最基本的形式，而且使用也最有限，只適合于同軸方向起吊。從外觀上看，這種吊點像是一個固定在螺桿頂端的圓環，中間有個很小的托肩。雖然只能用于軸向作業，但是它的環眼部分很大，可以匹配安裝同等載荷級別的吊鉤。
▶ 窄肩式環眼螺栓吊點其英文名稱（Dynamo）的來歷很有意思，即以前的電機設備制造商常用它來安裝到設備上各個相互平衡的吊點位的鉆孔上。在這里我們需注意，市面上供應用于吊裝電機設備的窄肩式環眼螺栓吊點有各種形式，但其中很多只是用來保護鉆孔或防止鉆孔被雜物堵塞的，并不適合用于起吊作業。而且，即使是安裝和使用了符合 BS 4278 標準要求的環眼螺栓吊點，還是要注意，鉆孔是不是在電機重心位置的正上方。如果電機上增加了其它的結構部分或連接裝置，整體結構的重心位置（COG或CG）可能會發生變化。▶ 窄肩式環眼螺栓吊點的環眼結構很大，但它和托肩部分之間還是有一些邊緣的凹縫，并不是完全的貼合接觸，像是一個小直徑托肩支撐的圓環。所以，側面負載時環眼很容易彎折，而且由于托肩給螺桿形成的支撐作用很小，螺桿也容易彎折或開裂。負荷偏離軸向的角度即使只有5°也會給螺紋和螺桿帶來過大的應力，所以它只能用于沿吊點縱軸方向施加負荷的情況下，而且還不允許出現負荷物傾斜或斜向負荷的危險。否則，在其它情況下，必須使用寬肩式或者帶有連接環的環眼螺栓吊點。

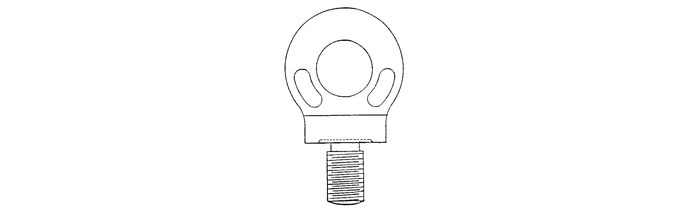

寬肩式環眼螺栓吊點
▶ 寬肩式環眼螺栓吊點多年以來被普遍視為一般用途的索具輔件設備，現在對于很多不同的螺紋直徑也是這樣。它的環眼部分要比窄肩式的還大，但底部卻與整個托肩的寬部合并到了一起。因為環眼的眼孔比較小，所以不能與吊鉤直接鉤掛，需要借助卸扣來連接其它零部件。注意：寬肩式環眼螺栓吊點上裝有非可拆卸連接環的情況是很常見的，這是為了實現吊點與其它零部件的快速連接組裝而設計的�？墒�，這種吊點的使用范圍還是一樣的，不能視其為后面的‘帶連接環環眼螺栓吊點’。
▶ 同等載荷能力下成對兒使用，每一個吊點上環眼平面的傾斜度不得超過5°。為防止螺桿上的應力過大，我們可以在托肩部分下面加裝薄墊片，但其厚度不能超過螺距的一半。存在斜向負荷時，環眼螺栓吊點的載荷能力必須下調，而且其下降幅度要比帶連接環的更大。雖然同尺寸的寬肩式環眼螺栓吊點在軸向負載時的載荷能力更大，但其在斜向負載時的載荷能力卻要低很多。

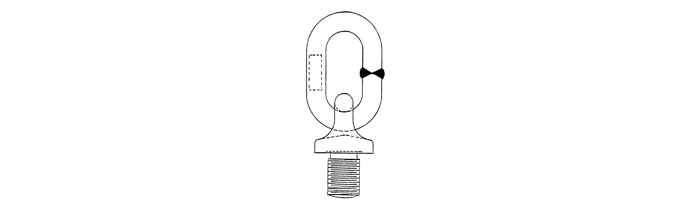

帶連接環的環眼螺栓吊點
▶ 這種吊點形式的設計是由BS 4278標準提出的，而其研究成果則是由英國國家物理實驗室（NPL）得出的。與前面兩種形式的吊點相比，其優勢很大，尤其是在施力方向偏離軸向和/或環眼平面時。▶ 其環眼結構是低矮式的，很小，在各個方向上與托肩結構都連在一起，安裝其上的連接環可以自由轉動并與其它零部件連接，其設計目的是為了與同等載荷級別的吊鉤相連。▶ 從尺寸的角度上比較寬肩式環眼螺栓吊點，其軸向的安全工作載荷（SWL）要低一些，其它情況下的安全工作載荷在同樣的工作條件下相對要高一些。與寬肩式環眼螺栓吊點不同的是，施加的負荷可以偏離環眼平面，因為聯接環可以通過活動來校準對位，而托肩在各個方向上都保持同等的強度，這使得正確的安裝操作更容易進行。▶ 如果負荷偏離螺紋軸向的角度不超過15°，那么在任意一個方向上我們都可以將吊點加載到規定的最高安全工作載荷（SWL）。角度超過15°時，吊點的載荷能力要下降，但降幅卻不像寬肩式環眼螺栓吊點那么明顯。無論從哪個方面來看，帶有連接環的環眼螺栓吊點都可以視作是一般用途形式的設備，特別是在負荷作用不僅限于單一平面內的作業要求下。然而，這種吊點的制造范圍局限于幾種螺紋直徑的規格，所以其應用也是有限制的。
|
